Quels sont les principes de base de la mécanique de précision ?

Une pièce conforme sur plan peut-elle forcer au montage, quand une autre s’assemble du premier coup ?

Oui. Si la fonction n’est pas traduite en tolérances dimensionnelles et géométriques cohérentes, les écarts se cumulent au montage.
Une cote reste dans sa plage, mais l’assemblage serre quand même, car l’axe s’est légèrement décalé ou la portée a évolué. L’alignement devient capricieux, le montage force dès l’emmanchement et une usure accélérée s’observe.
Découvrez les bases d’un usinage de précision, de l’exigence fonctionnelle à la validation au contrôle qualité !

La haute précision désigne la capacité à produire une pièce dont les dimensions, les formes et les positions restent dans des écarts maîtrisés, au niveau exigé par sa fonction.
Elle ne se résume donc pas à “être proche” d’une cote. Elle encadre aussi :

• La circularité d’un alésage
• La planéité d’une face d’appui
• L’alignement de deux perçages destinés à travailler ensemble…

Dès qu’une pièce s’intègre à un ensemble, ces paramètres deviennent déterminants.
L’enjeu consiste à garantir l’assemblage du premier coup, la tenue des ajustements et une répétabilité stable sur tout le lot.

L’expertise humaine s’exerce à chaque étape, du plan au contrôle final. Un écart géométrique, même infime, décale le jeu prévu, fait forcer l’assemblage, crée des efforts parasites et accélère l’usure. À l’échelle d’une série, le moindre écart coûte du temps de réglage, du tri, des reprises, parfois un lot bloqué.

La mécanique de précision sert donc la fiabilité, la répétabilité et la disponibilité des équipements, en limitant les aléas au montage et en fonctionnement.

Maîtriser les tolérances, c’est transformer une fonction en exigences mesurables, puis les tenir en fabrication. Les tolérances dimensionnelles cadrent les tailles utiles :

• Longueur
• Diamètre
• Épaisseur

Les tolérances géométriques verrouillent la forme et la position :

• Planéité
• Perpendicularité
• Co axialité

L’œil humain surveille chaque étape, du plan au contrôle, pour maintenir la tolérance parfaite.
Trop large, elle laisse passer des dérives qui finissent par faire forcer l’assemblage ou déplacer le jeu. Trop serrée, elle impose des réglages plus fins, multiplie les mesures et augmente le tri.

L’usinage retire de la matière pour donner à la pièce sa forme finale.

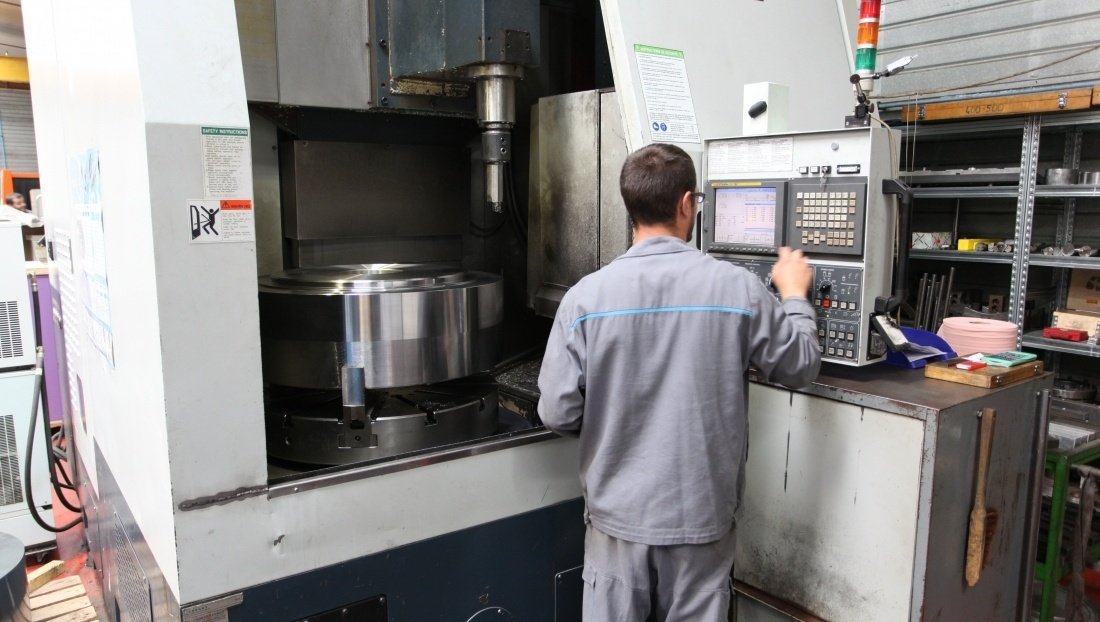

La CNC (Commande Numérique par Calculateur) rend ce travail régulier, car elle commande précisément les axes, les vitesses et les trajectoires. Selon la géométrie, on choisit un centre d’usinage, du fraisage multi-axes ou du tournage numérique.

La précision ne vient pas de la machine seule. Elle dépend aussi du choix de l’outil, du maintien de la pièce et de l’ordre des opérations.

Le savoir-faire consiste à définir une gamme cohérente pour limiter les reprises, éviter les décalages au repositionnement et garantir des surfaces fonctionnelles fiables à l’assemblage.

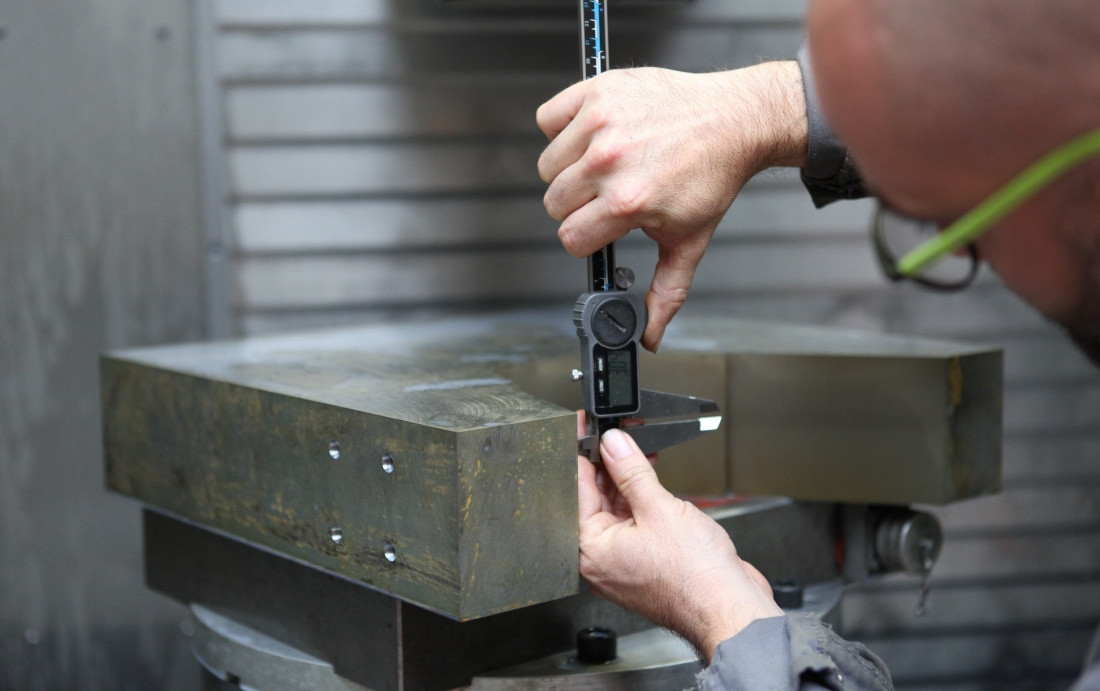

La métrologie marque l’étape finale, car elle valide la conformité avant montage.

Elle mesure les dimensions et la géométrie, car un perçage décalé ou une coaxialité imparfaite suffit à faire forcer l’assemblage. Le contrôle intervient aussi pendant la production afin de repérer un écart dès qu’il apparaît, puis de valider le lot en sortie.

Enfin, la traçabilité relie chaque mesure aux pièces et aux paramètres de fabrication, ce qui accélère l’analyse en cas d’écart et stabilise la répétabilité de la série.

Une pièce conforme sur plan peut encore forcer au montage. Tout se joue quand la fonction devient mesurable, puis tenue jusqu’au contrôle final.

Haute précision, tolérances, usinage CNC, gamme, maintien, métrologie, traçabilité, chaque étape verrouille la suivante. La cohérence évite l’écart qui se cumule, décale le jeu et finit par imposer un montage en force.

L’expertise humaine cadre références et réglages, veille au contrôle à chaque étape, puis la machine assure la répétabilité sur la série.
